Проектирование Вентиляции

Профессиональный проект предусматривает мельчайшие нюансы эксплуатации объекта и создает оптимальные условия для проживания людей или хозяйственной деятельности.

Проект вентиляционной системы создается на ранних этапах строительства объекта – как часть общих проектных работ. Он должен учитывать требования противопожарной безопасности и санитарных норм, а также гармонично вписываться в общую архитектурную композицию. Своевременное создание проекта вентиляции позволить создать максимально эффективную систему при минимальных затратах на оборудование и коммуникации.

ЭТАПЫ ПРОЕКТИРОВАНИЯ

Проектирование системы вентиляции начинается с составления ТЗ, в котором заказчик указывает характеристики объекта и требования к конечному результату;
Изучение технической документации на обслуживаемый объект и, если объект готов, замерные работы;
Выбор предпочтительного типа вентиляции;
Расчет воздухообмена в соответствии с действующими на территории РФ методиками и СНиПами;
Подбор оборудования вентиляционной системы: вентиляторы, воздуховоды, воздухораспределители и пр.;
Проведение аэродинамического и акустического расчетов;
Окончательная расстановка вентустановок и трасс воздуховодов;

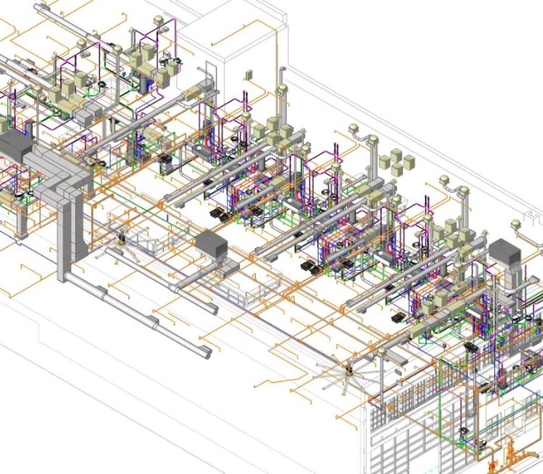

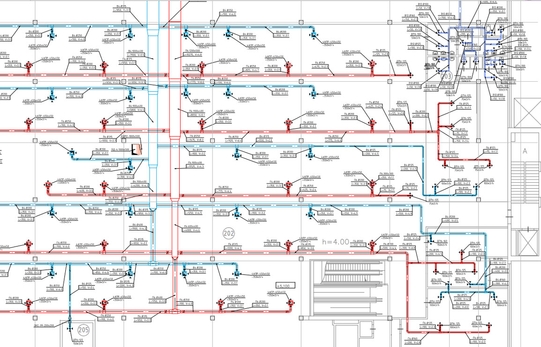

Составление планов-схем, чертежей, сметы на монтаж;
Согласование проекта.

Узнайте стоимость вашего проекта

Просто опишите ваш проект и заполните данные, менеджер
соориентирует вас по срокам и деталям

Сделайте первый шаг

Заполните форму и мы свяжемся с вами

Пример: Вентиляция и кондиционирование торгового центра общей площадью 5000 м2 со средней высотой потолков 3 м.

Приложить файлы (Проект, план)...

Выбрать

Нажимая на кнопку, вы принимаете Положение и Согласие на обработку персональных данных.

ОСОБЕННОСТИ ПРОЕКТИРОВАНИЯ

Для создания комфортного микроклимата необходимо определить и сбалансировать множество параметров:

мощность и производительность вентиляторов, создаваемое ими давление с учетом динамического сопротивления вентиляционных каналов;
сечение вентиляционных трубопроводов и их разводка с учетом строительных конструкций, расположения вентиляционного и другого оборудования;
расположение точек вытяжки и притока воздуха;
состав и размещения оборудования для кондиционирования воздуха;
состав контролирующих и управляющих устройств, их расположение, подключение;
меры по снижению уровня шума, производимого работающим оборудованием, в том числе и распространяемого по воздуховодам.

Признаками качественного проекта вентиляции можно считать:

циркуляция воздуха налажена во всех помещениях;
бесшумная работа оборудования и воздуховодов;
нет сквозняков и холодных зон;
использование энергосберегающих технологий;
простая адаптация системы к теплому и холодному сезонам.

Заказав профессиональное проектирование вентиляции сейчас, в будущем вы сможете избежать множества проблем, таких как: нарушение эстетики интерьера, шум, высокий расход электроэнергии, снижение производительности системы.

Профессиональный проект предусматривает мельчайшие нюансы эксплуатации объекта и создает оптимальные условия для проживания людей или хозяйственной деятельности.

Проект вентиляционной системы создается на ранних этапах строительства объекта – как часть общих проектных работ. Он должен учитывать требования противопожарной безопасности и санитарных норм, а также гармонично вписываться в общую архитектурную композицию. Своевременное создание проекта вентиляции позволить создать максимально эффективную систему при минимальных затратах на оборудование и коммуникации.

НОРМЫ ПРОЕКТИРОВАНИЯ ВЕНТИЛЯЦИИ (СНИПЫ, ГОСТ)

Проектирование вентиляционных систем осуществляется в соответствии со СНиП 41-01-2003 и СП 60.13330.2012. В основе любого проекта лежит тщательный расчет производительности системы. В зависимости от назначения помещения воздухообмен может исчисляться в объемных значениях (м3/ч) или кратности полной замены воздуха. Производительность всей вентиляционной системы определяется по производительности приточной вентиляции.

Тип объекта	С естественным проветриванием	Без естественного проветривания
Производственные, промышленные объекты	30	60
Общественные, административные, муниципальные здания (полный рабочий день)	40	60
Общественные, административные, муниципальные здания (посещаемость - не более 2-х часов ежедневно)	40	20
Жилые помещения, площадь на 1 человека более 20 м2	30	60
Жилые помещения, площадь на 1 человека менее 20 м2	3 м3 на каждый м2 жилплощади	60

Тип объекта	С естественным проветриванием	Без естественного проветривания
Производственные, промышленные объекты	30	60
Общественные, административные, муниципальные здания (полный рабочий день)	40	60
Общественные, административные, муниципальные здания (посещаемость - не более 2-х часов ежедневно)	40	20
Жилые помещения, площадь на 1 человека более 20 м2	30	60
Жилые помещения, площадь на 1 человека менее 20 м2	3 м3 на каждый м2 жилплощади	60

Данная таблица показывает расчет вентиляции исключительно по человеческому фактору. На производственных объектах на объем необходимого воздухообмена могут оказывать влияние:

характер технологического процесса;
тип оборудования;
наличие дополнительных источников загрязнения.
При расчете производительности вентиляции для объектов здравоохранения, образования, общественного питания норму приточного воздуха необходимо рассчитывать в соответствии с требованиями профильных НД.

Воздухообмен высчитывается индивидуально для каждого помещения, затем цифры суммируются и округляются в сторону увеличения – это и будет необходимая мощность вентиляции.

С учетом всех дополнительных факторов (бытовая техника, обогреватели, домашние животные и пр.) производительность вентиляции жилых объектов составляет:

Квартиры и небольшие частные дома – от 100 до 500 м3/ч;
Коттеджи, таунхаусы, небольшие гостиницы – от 500 до 1000 м3/ч;
Многоквартирные дома, гостиницы, санатории – от 1000 до 10000 м3/ч.

Еще одним популярным методом расчета систем вентиляции является кратный. Объем приточного воздуха рассчитывается по формуле

V = n * Vп, где:

Vп – объем помещения,

n – кратность воздухообмена, она составляет:

санузлы – 7
кухни – от 5 до 10
офисные помещения – 3
жилые объекты – 2

Сроки проектирования

Cроки проектирования зависят от полноты предоставляемой заказчиком информации, точности технического задания, степени готовности объекта (реконструкция или новое строительство), согласования проектных решений с дизайнером, архитектором и другими смежными инженерными разделами проектирования. Ориентировочные сроки:

Площадь объекта	Сроки
	Стадия «П»	Стадия «Р»
До 300 м2	от 7 рабочих дней	от 7 рабочих дней
300-600 м2	от 10 рабочих дней	от 15 рабочих дней
600-1000 м2	от 20 рабочих дней	от 25 рабочих дней
1000-2000 м2	от 30 рабочих дней	от 40 рабочих дней
Свыше 2000 м2	Определяется индивидуально

ТИПЫ СИСТЕМ ВЕНТИЛЯЦИИ

Приточно-вытяжная система обеспечивает движение воздуха в двух направлениях: поступление и вытяжка отработанного воздуха с помощью приточных и вытяжных установок.
Приточная вентиляция затягивает воздух с помощью приточной установки, а его отток происходит естественным путем через вентиляционные решетки, зазоры в окнах и дверях.

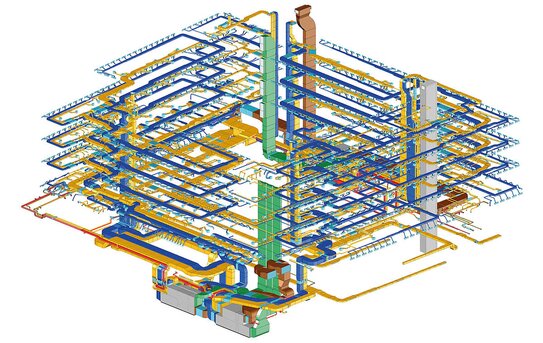

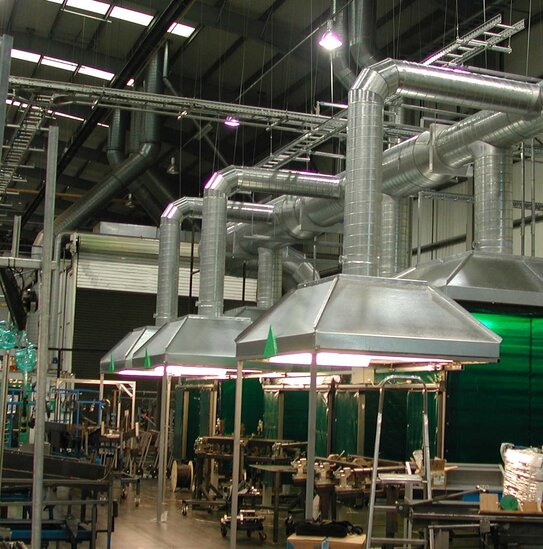

Вытяжная система устраненяет отработанный, слишком нагретый или загрязненный воздух из помещения. Чаще всего такая система устанавливается в производственных помещениях и заведениях общественного питания, где нужно вытягивать воздух в определенном месте помещения, как вытяжка над плитой на кухне.
Система с рекуперацией тепла дает возможность обогреть поступающий воздух, чтобы сберегать тепло отдаваемого потока воздуха.
Вентиляция с рециркуляцией смешивает часть забираемого из помещения воздуха с холодным наружным, нагревает его до необходимой температуры и затем подает в помещение.

Приточно-вытяжная система обеспечивает движение воздуха в двух направлениях: поступление и вытяжка отработанного воздуха с помощью приточных и вытяжных установок.
Приточная вентиляция затягивает воздух с помощью приточной установки, а его отток происходит естественным путем через вентиляционные решетки, зазоры в окнах и дверях.
Вытяжная система устраненяет отработанный, слишком нагретый или загрязненный воздух из помещения. Чаще всего такая система устанавливается в производственных помещениях и заведениях общественного питания, где нужно вытягивать воздух в определенном месте помещения, как вытяжка над плитой на кухне.
Система с рекуперацией тепла дает возможность обогреть поступающий воздух, чтобы сберегать тепло отдаваемого потока воздуха.
Вентиляция с рециркуляцией смешивает часть забираемого из помещения воздуха с холодным наружным, нагревает его до необходимой температуры и затем подает в помещение.

6. Центральная вентиляция предназначена для обработки воздуха и подачи подготовленного воздуха в помещение. Обработка включает в себя очистку воздуха, его охлаждение или обогрев до нужной температуры, а также осушение и увлажнение.

7. Энергоэффективные VAV системы работают с автоматическим поддержанием постоянного давления в воздушном канале.

ДЛЯ ЧЕГО НУЖНА ВЕНТИЛЯЦИЯ?

Нормализуется уровень углекислого газа. Углекислый газ присутствует в помещении всегда: ведь мы его выдыхаем! Вопрос только в том, каково его количество. Излишне накапливаясь, углекислый газ оказывает негативное воздействие на человеческий организм. Он мешает полноценному снабжению крови и органов кислородом. Мозг начинает “лениться”, и мы чувствуем усталость, вялость, становимся невнимательными. С высокой концентрацией углекислого газа связано также ощущение духоты. Вентиляция должна обеспечивать постоянное обновление воздуха. Поступающий с улицы воздух сменяет воздух в комнате вместе с накопившимся в нем углекислым газом.
Нормализуется влажность. Вентиляция предполагает, что излишне влажный воздух из помещений своевременно уходит в вытяжку. Это исключает образование влажных участков в углах и на стенах, где активно растет плесень.
Дополнительные функции. Фильтрация воздуха позволяет устранить из воздуха загрязнения еще на входе в помещение и сделать воздух здоровым и безопасным. А функция подогрева в вентиляции предотвращает опасность простудиться от холодного воздуха с улицы.

ОСНОВНЫЕ ПАРАМЕТРЫ СИСТЕМ ВЕНТИЛЯЦИИ

Производительность. При расчете данного параметра необходимо учитывать количество бытовой техники, количество проживающих в доме людей, а также площадь помещений. Следует рассчитать, какое время и какой объем понадобится вентиляционной системе для вывода загрязненного воздуха и последующего заполнения чистым. Для коттеджей наиболее оптимальное значение воздухообмена считается от 1000 до 2000 м3/ч. Для расчета площадь помещения умножается на его высоту и на 2.
Уровень шума. Чем выше скорость работы вентиляции, тем, соответственно, больше уровень шума. Не нужно приобретать чересчур «быстрые» системы. Если первый пункт будет рассчитан правильно, то вам удастся не только сохранить свой бюджет, но и спокойный сон. В таком случае установка вентиляции будет правильной. Также не стоит покупать воздуховоды с заниженными показателями, так как их будет тяжело правильно установить, и они не смогут во время работы выдержать нагрузки. Для коттеджа приемлемая средняя скорость воздушного потока составляет от 13 до 15 м/с.
Мощность. Температуру поступающего в помещение воздуха регулирует калорифер. Согласно СНиП «Отопление, вентиляция и кондиционирование», температура не должна превышать +16°C. В зависимости от предполагаемого места установки прибора, рассчитывается мощность калорифера. Важно, чтобы он мог работать и при минусовых температурах в зимний период времени. Выбирая мощность, следует ориентироваться на максимальный плюсовой и минусовой показатели температуры. Если на улице максимальная минусовая температура -10°C, то калорифер должен нагревать воздух как минимум на 26°C. К примеру, для офисных помещений может использоваться до 50 кВт мощности, для квартиры вполне достаточно и 1-5 кВт.

Производительность. При расчете данного параметра необходимо учитывать количество бытовой техники, количество проживающих в доме людей, а также площадь помещений. Следует рассчитать, какое время и какой объем понадобится вентиляционной системе для вывода загрязненного воздуха и последующего заполнения чистым. Для коттеджей наиболее оптимальное значение воздухообмена считается от 1000 до 2000 м3/ч. Для расчета площадь помещения умножается на его высоту и на 2.
Уровень шума. Чем выше скорость работы вентиляции, тем, соответственно, больше уровень шума. Не нужно приобретать чересчур «быстрые» системы. Если первый пункт будет рассчитан правильно, то вам удастся не только сохранить свой бюджет, но и спокойный сон. В таком случае установка вентиляции будет правильной. Также не стоит покупать воздуховоды с заниженными показателями, так как их будет тяжело правильно установить, и они не смогут во время работы выдержать нагрузки. Для коттеджа приемлемая средняя скорость воздушного потока составляет от 13 до 15 м/с.
Мощность. Температуру поступающего в помещение воздуха регулирует калорифер. Согласно СНиП «Отопление, вентиляция и кондиционирование», температура не должна превышать +16°C. В зависимости от предполагаемого места установки прибора, рассчитывается мощность калорифера. Важно, чтобы он мог работать и при минусовых температурах в зимний период времени. Выбирая мощность, следует ориентироваться на максимальный плюсовой и минусовой показатели температуры. Если на улице максимальная минусовая температура -10°C, то калорифер должен нагревать воздух как минимум на 26°C. К примеру, для офисных помещений может использоваться до 50 кВт мощности, для квартиры вполне достаточно и 1-5 кВт.

Что вы получаете в результате проектирования инженерных систем

Проект инженерных систем (в соответствии с действующими нормами, правилами, ГОСТами)
Графическую часть проекта (отображает принятые решения в виде схем, чертежей и других графических форм)
Пояснительные записки к проекту (содержит описание принятых технических и прочих решений и результаты расчетов)
Спецификации оборудования и материалов

Проектирование сопровождается целым рядом различных работ, так как в системах обеспечения микроклимата и очистки воздуха используется современное и высокотехнологичное оборудование. Из-за этого проектирование требует точных инженерных расчётов и тщательной проработки.

ПРОЕКТНЫЕ РАБОТЫ

Мы делаем для объектов

Для квартир и коттеджей

Для складских помещений

Для офисных помещений

Для магазинов

Для супермаркетов

Для торговых центров

Для административных зданий

Для гостиницы

Для учебных заведений

Для больницы "чистые помещения"

И другие объекты …

Для спортзалов

Для жилого здания

Для бассейнов

Для ресторанов

Для производственных помещений

различного назначения:

Получить коммерческое
предложение!

Заполните короткую форму справа и получите коммерческое предложение по вашему объекту, отправив сейчас быструю заявку.

Данные которые передает заказчик

Архитектурно-строительные чертежи здания
Дизайн проекта (при наличии)
Технологический проект (при наличии)
Проектные данные на существующие инженерные системы
Техническое задание на проектирование

Архитектурно-строительные чертежи здания
Дизайн проекта (при наличии)
Технологический проект (при наличии)
Проектные данные на существующие инженерные системы
Техническое задание на проектирование
